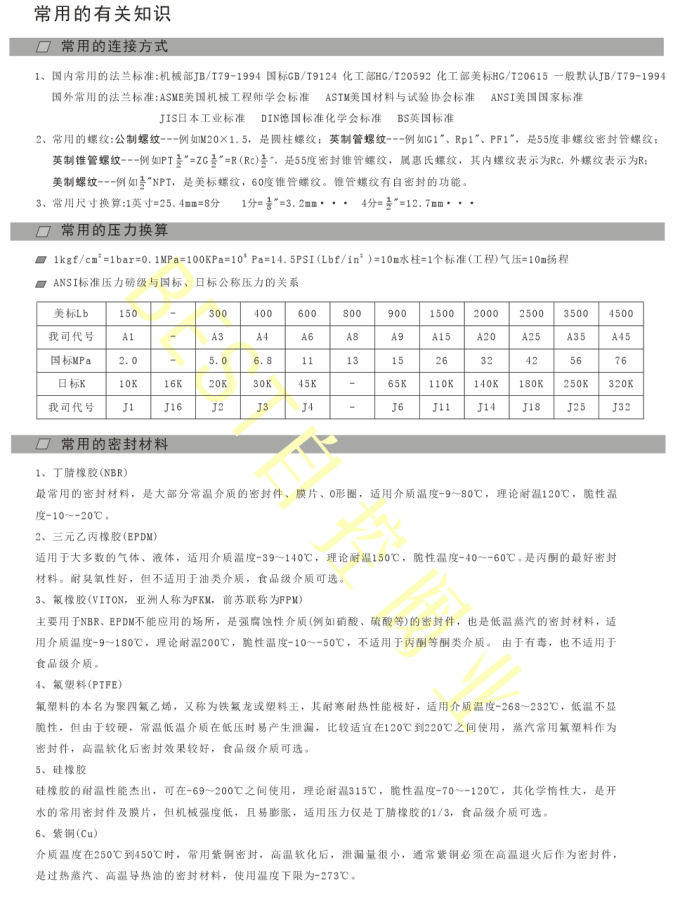

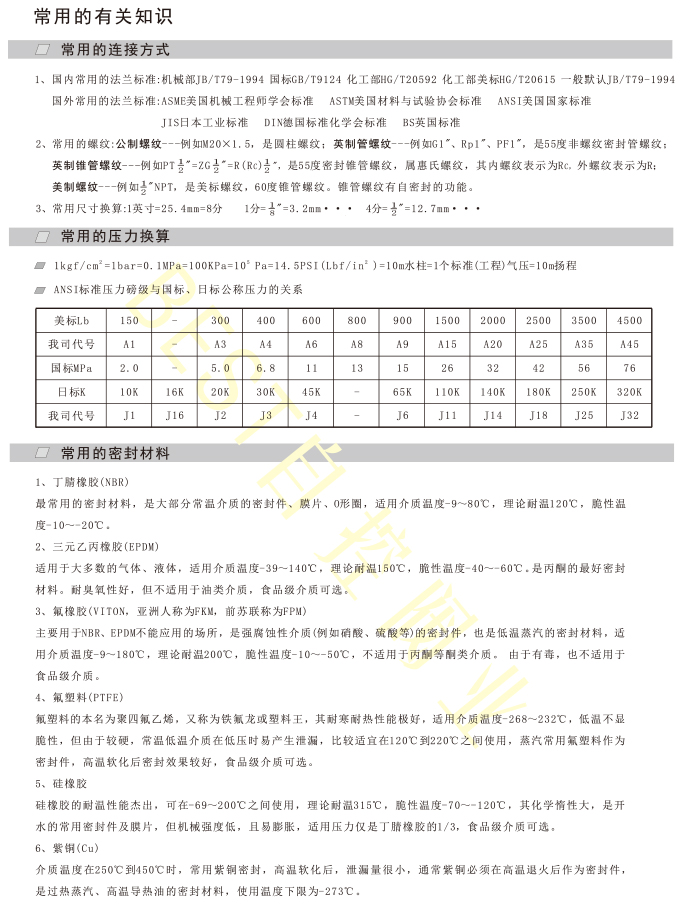

常用的有關知識

常用的連接方式

1、國內常用的法蘭標準:機械部JB/T79-1994 國標GB/T9124 化工部HG/T20592 化工部美標HG/T20615 一般默認JB/T79-1994國外常用的法蘭標準:ASME美國機械工程師學會標準   ASTM美國材料與試驗協會標準   ANSI美國國家標準
              JIS日本工業標準          DIN德國標準化學會標準       BS英國標準
2、常用的螺紋:公制螺紋---例如M20×1.5，是圓柱螺紋；英制管螺紋---例如G1"、Rp1"、PF1"，是55度非螺紋密封管螺紋；
  英制錐管螺紋---例如PT1/2"=ZG1/2"=R(Rc)1/2"，是55度密封錐管螺紋，屬惠氏螺紋，其內螺紋表示為Rc，外螺紋表示為R；
  美制螺紋---例如1/2"NPT，是美標螺紋，60度錐管螺紋。錐管螺紋有自密封的功能。
3、常用尺寸換算:1英寸=25.4mm=8分    1分= 1/8"=3.2mm···  4分=1/2"=12.7mm···

常用的壓力換算
1kgf/cm² =1bar=0.1MPa=100KPa=10⁵Pa=14.5PSI(Lbf/in²)=10m水柱=1個標準(工程)氣壓=10m揚程

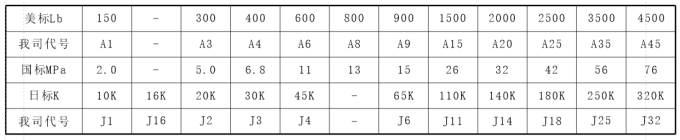

ANSI標準壓力磅級與國標、日標公稱壓力的關系

常用的密封材料

1、丁腈橡膠(NBR)
最常用的密封材料，是大部分常溫介質的密封件、膜片、O形圈，適用介質溫度-9～80℃，理論耐溫120℃，脆性溫
度-10～-20℃。
2、三元乙丙橡膠(EPDM)
適用于大多數的氣體、液體，適用介質溫度-39～140℃，理論耐溫150℃，脆性溫度-40～-60℃。是丙酮的最好密封
材料。耐臭氧性好，但不適用于油類介質，食品級介質可選。
3、氟橡膠(VITON，亞洲人稱為FKM，前蘇聯稱為FPM)
主要用于NBR、EPDM不能應用的場所，是強腐蝕性介質(例如硝酸、硫酸等)的密封件，也是低溫蒸汽的密封材料，適
用介質溫度-9～180℃，理論耐溫200℃，脆性溫度-10～-50℃，不適用于丙酮等酮類介質。 由于有毒，也不適用于
食品級介質。
4、氟塑料(PTFE)
氟塑料的本名為聚四氟乙烯，又稱為鐵氟龍或塑料王，其耐寒耐熱性能極好，適用介質溫度-268～232℃，低溫不顯
脆性，但由于較硬，常溫低溫介質在低壓時易產生泄漏，比較適宜在120℃到220℃之間使用，蒸汽常用氟塑料作為
密封件，高溫軟化后密封效果較好，食品級介質可選。
5、硅橡膠
硅橡膠的耐溫性能杰出，可在-69～200℃之間使用，理論耐溫315℃，脆性溫度-70～-120℃，其化學惰性大，是開
水的常用密封件及膜片，但機械強度低，且易膨脹，適用壓力僅是丁腈橡膠的1/3，食品級介質可選。
6、紫銅(Cu)
介質溫度在250℃到450℃時，常用紫銅密封，高溫軟化后，泄漏量很小，通常紫銅必須在高溫退火后作為密封件，
是過熱蒸汽、高溫導熱油的密封材料，使用溫度下限為-273℃。

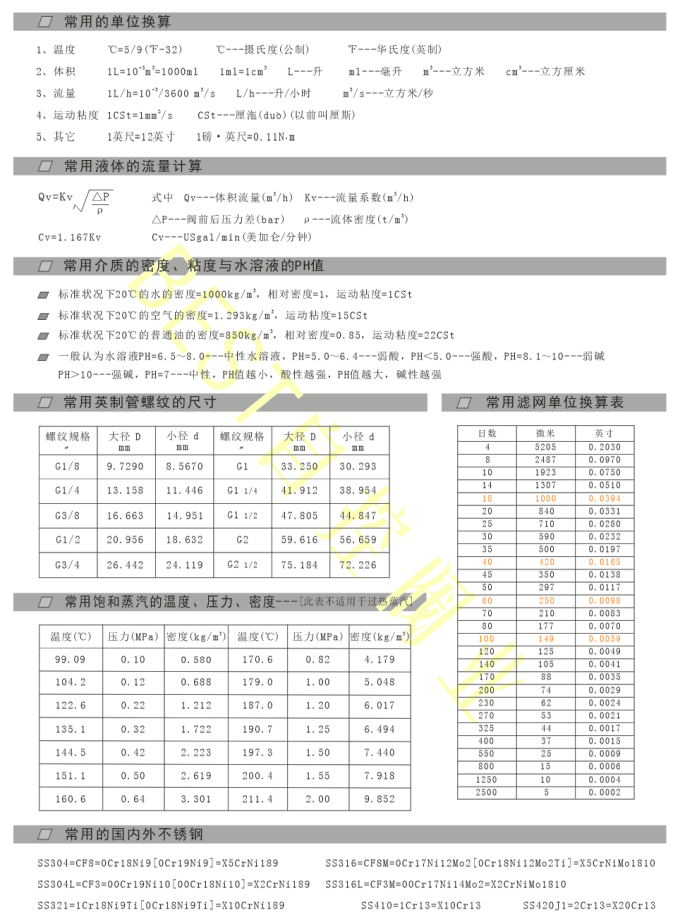

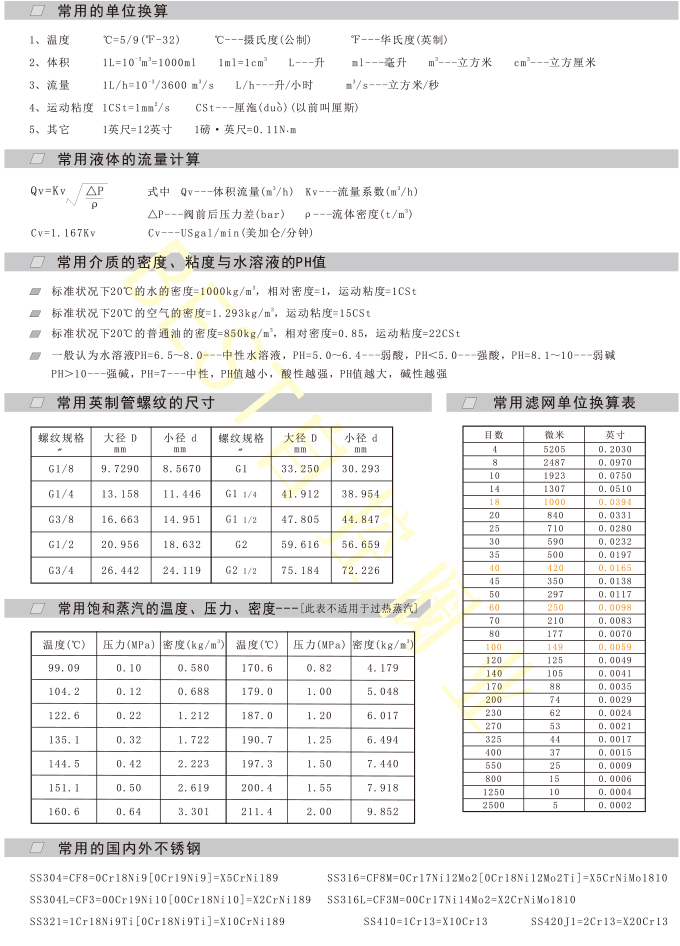

1、溫度    ℃=5/9(℉-32)     ℃---攝氏度(公制)     ℉---華氏度(英制)
2、體積    1L=10^-3m³=1000ml    1ml=1cm³L---升   ml---毫升    m³---立方米    cm³---立方厘米
3、流量    1L/h=10^-3/3600m3/s  L/h---升/小時    m³/S---立方米/秒
4、運動粘度  1CSt=1mm²/s   CSt---厘沲(以前叫厘斯)
5、其它    1英尺=12英寸   1磅·英尺=0.11N·m

常用的國內外不銹鋼

SS304=CF8=0Cr18Ni9[0Cr19Ni9]=X5CrNi189         SS316=CF8M=0Cr17Ni12Mo2[0Cr18Ni12Mo2Ti]=X5CrNiMo1810
SS304L=CF3=00Cr19Ni10[00Cr18Ni10]=X2CrNi189     SS316L=CF3M=00Cr17Ni14Mo2=X2CrNiMo1810
SS321=1Cr18Ni9Ti[0Cr18Ni9Ti]=X10CrNi189        SS410=1Cr13=X10Cr13        SS420J1=2Cr13=X20Cr13

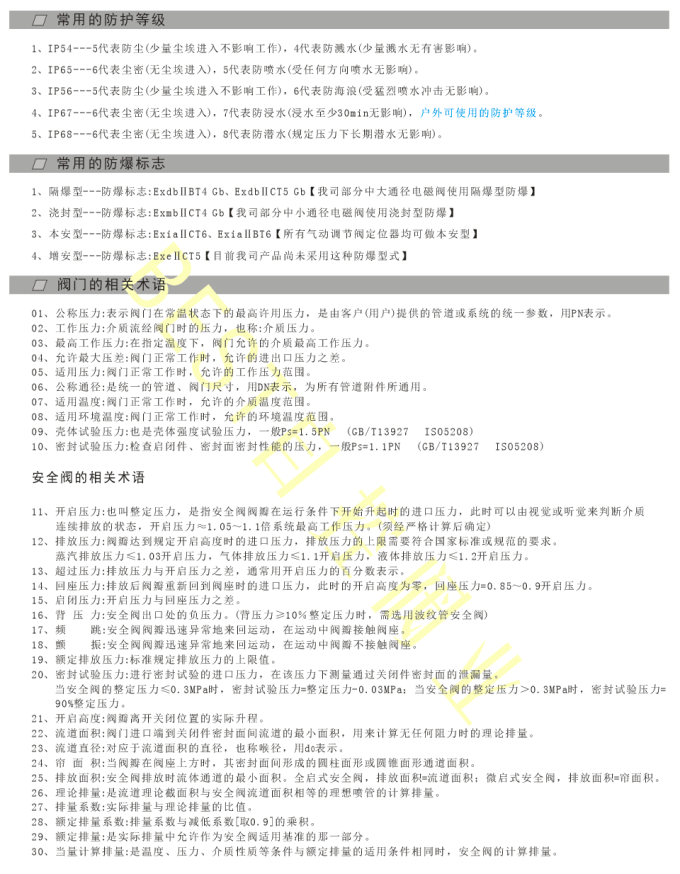

常用的防護等級

1、IP54---5代表防塵(少量塵埃進入不影響工作)，4代表防濺水(少量濺水無有害影響)。
2、IP65---6代表塵密(無塵埃進入)，5代表防噴水(受任何方向噴水無影響)。
3、IP56---5代表防塵(少量塵埃進入不影響工作)，6代表防海浪(受猛烈噴水沖擊無影響)。
4、IP67---6代表塵密(無塵埃進入)，7代表防浸水(浸水至少30min無影響)，戶外可使用的防護等級。
5、IP68---6代表塵密(無塵埃進入)，8代表防潛水(規定壓力下長期潛水無影響)。

常用的防爆標志
1、隔爆型---防爆標志:ExdⅡBT4 Gb、ExdⅡCT5 Gb【我司部分中大通徑電磁閥使用隔爆型防爆】
2、澆封型---防爆標志:ExmbⅡCT4 Gb【我司部分中小通徑電磁閥使用澆封型防爆】
3、本安型---防爆標志:ExiaⅡCT6、ExiaⅡBT6【所有氣動調節閥定位器均可做本安型】
4、增安型---防爆標志:ExeⅡCT5【目前我司產品尚未采用這種防爆型式】

閥門的相關術語
01、公稱壓力:表示閥門在常溫狀態下的最高許用壓力，是由客戶(用戶)提供的管道或系統的統一參數，用PN表示。
02、工作壓力:介質流經閥門時的壓力，也稱:介質壓力。
03、最高工作壓力:在指定溫度下，閥門允許的介質最高工作壓力。
04、允許最大壓差:閥門正常工作時，允許的進出口壓力之差。
05、適用壓力:閥門正常工作時，允許的工作壓力范圍。
06、公稱通徑:是統一的管道、閥門尺寸，用DN表示，為所有管道附件所通用。
07、適用溫度:閥門正常工作時，允許的介質溫度范圍。
08、適用環境溫度:閥門正常工作時，允許的環境溫度范圍。
09、殼體試驗壓力:也是殼體強度試驗壓力，一般PS=1.5PN   (GB/T13927   ISO5208)
10、密封試驗壓力:檢查啟閉件、密封面密封性能的壓力，一般PS=1.1PN   (GB/T13927   ISO5208)
安全閥的相關術語
11、開啟壓力:也叫整定壓力，是指安全閥閥瓣在運行條件下開始升起時的進口壓力，此時可以由視覺或聽覺來判斷介質
  連續排放的狀態，開啟壓力≈1.05～1.1倍系統最高工作壓力。(須經嚴格計算后確定)
12、排放壓力:閥瓣達到規定開啟高度時的進口壓力，排放壓力的上限需要符合國家標準或規范的要求。
  蒸汽排放壓力≤1.03開啟壓力，氣體排放壓力≤1.1開啟壓力，液體排放壓力≤1.2開啟壓力。
13、超過壓力:排放壓力與開啟壓力之差，通常用開啟壓力的百分?jǐn)?shù)表示。
14、回座壓力:排放后閥瓣重新回到閥座時的進口壓力，此時的開啟高度為零，回座壓力=0.85～0.9開啟壓力。
15、啟閉壓力:開啟壓力與回座壓力之差。
16、背 壓 力:安全閥出口處的負壓力。(背壓力≥10％整定壓力時，需選用波紋管安全閥)
17、頻  跳:安全閥閥瓣迅速異常地來回運動，在運動中閥瓣接觸閥座。
18、顫  振:安全閥閥瓣迅速異常地來回運動，在運動中閥瓣不接觸閥座。
19、額定排放壓力:標準規定排放壓力的上限值。
20、密封試驗壓力:進行密封試驗的進口壓力，在該壓力下測量通過關閉件密封面的泄漏量。
  當安全閥的整定壓力≤0.3MPa時，密封試驗壓力=整定壓力-0.03MPa；當安全閥的整定壓力＞0.3MPa時，
  密封試驗壓力=90%整定壓力。
21、開啟高度:閥瓣離開關閉位置的實際升程。
22、流道面積:閥門進口端到關閉件密封面間流道的最小面積，用來計算無任何阻力時的理論排量。
23、流道直徑:對應于流道面積的直徑，也稱喉徑，用d0表示。
24、簾 面 積:當閥瓣在閥座上方時，其密封面間形成的圓柱面形或圓錐面形通道面積。
25、排放面積:安全閥排放時流體通道的最小面積。全啟式安全閥，排放面積=流道面積；微啟式安全閥，排放面積=簾面積。
26、理論排量:是流道理論截面積與安全閥流道面積相等的理想噴管的計算排量。
27、排量系數:實際排量與理論排量的比值。
28、額定排量系數:排量系數與減低系數[取0.9]的乘積。
29、額定排量:是實際排量中允許作為安全閥適用基準的那一部分。
30、當量計算排量:是溫度、壓力、介質性質等條件與額定排量的適用條件相同時，安全閥的計算排量。
