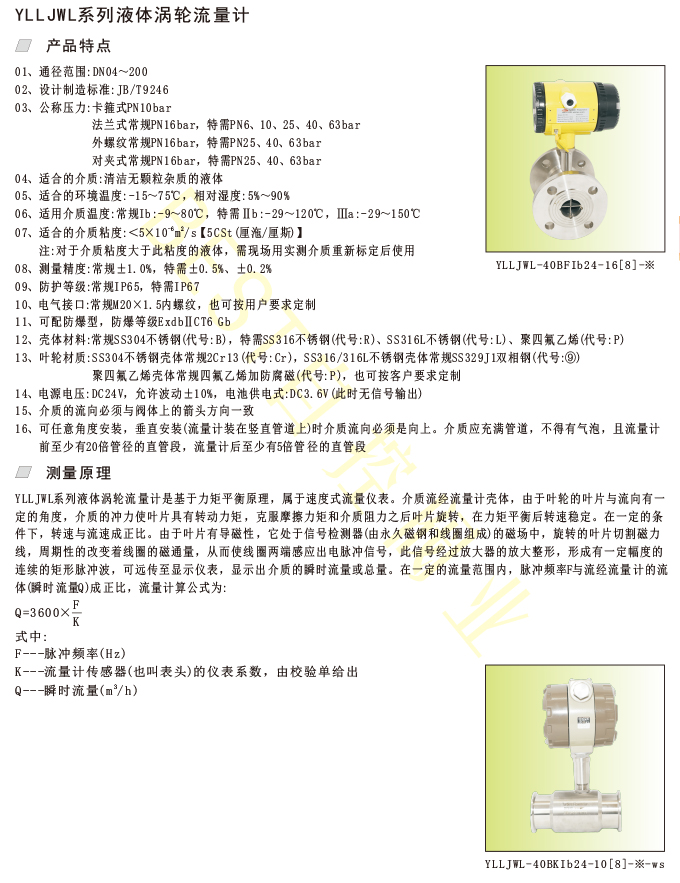

YLLJWL系列液體渦輪流量計
產品特點
01、通徑范圍:DN04～20002、設計制造標準:JB/T9246
03、公稱壓力:卡箍式PN10bar
法蘭式常規PN16bar，特需PN6、10、25、40、63bar
外螺紋常規PN16bar，特需PN25、40、63bar
對夾式常規PN16bar，特需PN25、40、63bar
04、適合的介質:清潔無顆粒雜質的液體
05、適合的環境溫度:-15～75℃，相對濕度:5%～90%
06、適用介質溫度:常規Ib:-9～80℃，特需Ⅱb:-29～120℃，Ⅲa:-29～150℃
07、適合的介質粘度:＜5×10-6m2/s【5CSt(厘沲/厘斯)】
注:對于介質粘度大于此粘度的液體，需現場用實測介質重新標定后使用
08、測量精度:常規±1.0%，特需±0.5%、±0.2%
09、防護等級:常規IP65，特需IP67
10、電氣接口:常規M20×1.5內螺紋，也可按用戶要求定制
11、可配防爆型，防爆等級ExdbⅡCT6 Gb
12、殼體材料:常規SS304不銹鋼(代號:B)，特需SS316不銹鋼(代號:R)、SS316L不銹鋼(代號:L)、聚四氟乙烯(代號:P)
13、葉輪材質:SS304不銹鋼殼體常規2Cr13(代號:Cr)，SS316/316L不銹鋼殼體常規SS329J1雙相鋼(代號:⑨)
聚四氟乙烯殼體常規四氟乙烯加防腐磁(代號:P)，也可按客戶要求定制
14、電源電壓:DC24V，允許波動±10%，電池供電式:DC3.6V(此時無信號輸出)
15、介質的流向必須與閥體上的箭頭方向一致
16、可任意角度安裝，垂直安裝(流量計裝在豎直管道上)時介質流向必須是向上。介質應充滿管道，不得有氣泡，且流量計
前至少有20倍管徑的直管段，流量計后至少有5倍管徑的直管段
